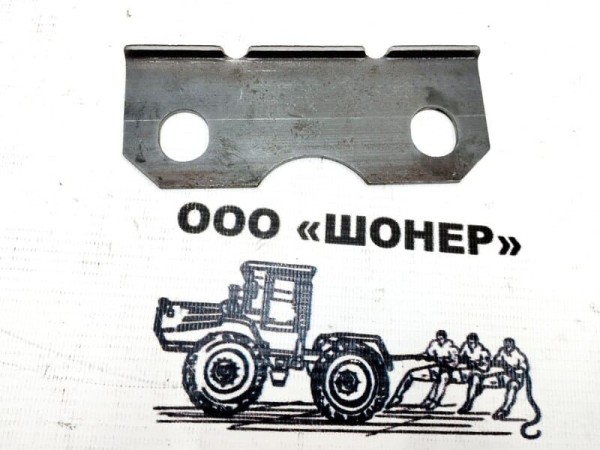

Пластина трения КЗНМ 08.405 — деталь пальцевого бруса режущего аппарата сегментных косилок КСФ-2,1 и КС-2,1. Она устанавливается под прижимной лапкой на брусе и крепится болтами, принимая на себя трение спинки сегментного ножа при его ходе.
Где применяется пластина трения в режущем аппарате
Режущий аппарат сегментной косилки КС-2,1 работает по принципу ножниц: сегментный нож — полоса с приклёпанными треугольными сегментами — движется возвратно-поступательно вдоль пальцевого бруса, а срез травы происходит между кромкой сегмента и кромкой неподвижного вкладыша пальца. Пластина трения КЗНМ 08.405 стоит на этом брусе, в паре с прижимом низ КЗНМ 08.407 — тот прижимает спинку ножа сверху, а пластина принимает нагрузку снизу и сзади.
Как работает пластина трения и из чего она сделана
При рабочей нагрузке нож слегка отжимается назад и спинкой упирается именно в пластину трения — та ограничивает отклонение ножа от плоскости хода. Одновременно пластина защищает металл пальцевого бруса от истирания спинкой ножа при каждом проходе. Изготовлена деталь из стали — материал рассчитан на постоянное трение скольжения без задиров на протяжении сезона покоса.
Если пластина трения изношена, нож начинает «гулять» по брусу, зазор между сегментом и вкладышем пальца растёт — и трава срезается рвано, а не чисто, даже с новыми ножами.
Что означает КЗНМ в артикуле
«КЗНМ» — префикс каталожных номеров запчастей косилок КСФ-2,1, КС-2,1 и КДП-4,0: под ним идут пластины трения, прижимы, шатуны и другие узлы линейки. Судя по всему, это заводское обозначение конструкторской документации, но достоверной расшифровки найти не удалось — в каталоге она используется просто как обозначение линейки.
| Деталь | Артикул | Роль в узле |
|---|---|---|
| Пластина трения | КЗНМ 08.405 | Опора хода ножа, защита бруса |
| Прижим низ | КЗНМ 08.407 (КДП 4053) | Прижимает спинку ножа сверху |
| Сегментный нож | по комплектации косилки | Режущий элемент, движется вдоль бруса |
Частые вопросы
Как понять, что пластину трения пора менять?
Главный признак — увеличенный зазор между ножом и пальцами бруса при внешне исправном ноже: срез травы становится неровным. Если видна выработка металла на пластине под спинкой ножа — деталь пора заменить.
Нужно ли менять прижим низ вместе с пластиной трения?
На практике да, обе детали работают в паре на одном участке бруса и изнашиваются примерно синхронно. Замена только пластины без прижима не всегда убирает люфт ножа.
Подойдёт ли пластина трения КЗНМ 08.405 на КДП-4,0?
Обозначение КЗНМ используется и для запчастей косилки КДП-4,0, но перед заказом лучше уточнить артикул по вашей комплектации — линейки близки конструктивно, но не все детали взаимозаменяемы без проверки.
Почему стоит заказать в ООО «Шонер»
Помогаем сверить артикул детали по вашей модели косилки перед отправкой — это исключает пересортицу. Заказ формируется за 30 минут, доставка — транспортной компанией по Удмуртии и соседним регионам. Уточните артикул пластины трения по телефону — отправим в день обращения.
